Resortes de Torsión

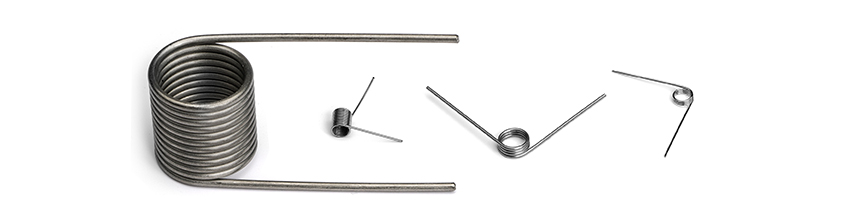

torsion spring

Un resorte de torsión es un resorte de tipo mecánico que funciona ejerciendo un torque o fuerza de torsión cuando se retuerce a lo largo de su eje. El resorte está hecho de alambre enrollado en forma helicoidal, con los extremos del alambre unidos a un punto fijo en un extremo y a un punto giratorio en el otro. Cuando el punto giratorio rota, el resorte almacena energía al retorcerse, y cuando se libera la fuerza giratoria, el resorte vuelve a su posición original liberando la energía almacenada. Aunque su nombre implique otra cosa, los resortes de torsión están más bien sometidos a un esfuerzo de flexión que de torsión. Pueden almacenar y liberar energía angular o mantener estático un mecanismo deflectando los brazos en torno al eje central del cuerpo.

Un resorte de torsión suele estar enrollado de forma ajustada, aunque puede tener un paso con el fin de reducir la fricción entre las espiras. Los resortes de torsión resisten las fuerzas de torsión o rotación. Dependiendo de la aplicación, un resorte de torsión puede diseñarse para operar en sentido horario o antihorario, lo que determinará la dirección de enrollamiento helicoidal.

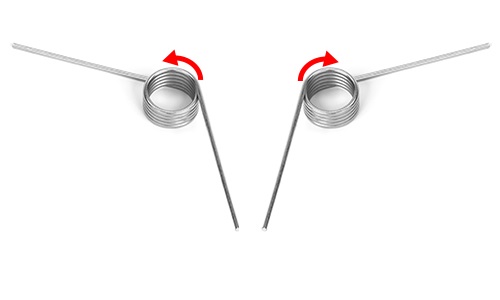

torsion spring direction of wind

Aplicaciones de resortes de torsión

Los resortes de torsión son comúnmente utilizados en una gran variedad de aplicaciones, como bisagras de puertas, puertas de garaje, palancas y diversos tipos de maquinaria. También se utilizan en juguetes, relojes y otros productos de consumo en los que se requiere una fuerza giratoria. Las dimensiones oscilan entre los tamaños miniatura, utilizados en aparatos electrónicos, y los grandes resortes de torsión utilizados en unidades de control de asientos. Los resortes de torsión pueden fabricarse con diversos materiales, como acero, acero inoxidable y otras aleaciones, en función de los requisitos específicos de la aplicación. Son muy apreciados por su capacidad para proporcionar un torque elevado y por su durabilidad y larga vida útil.

Configuraciones de resortes de torsión

Existen muchas opciones para la configuración de los brazos del resorte de torsión, permitiendo así que el resorte de torsión se pueda fijar de diferentes maneras. Las especificaciones de los brazos a considerar para un resorte de torsión incluyen el ángulo, la longitud y el tipo de terminación del brazo. Se considera que los resortes que son rectos o paralelos en el mismo lado tienen un ángulo de brazo de 0° y el ángulo incremental está en la dirección de desenrollamiento. Los diseños más comunes de resortes de torsión incluyen terminaciones rectas, terminaciones rectas desviadasterminaciones en bisagraterminaciones de gancho cortas y terminaciones de gancho. Los extremos de los resortes de torsión pueden doblarse, retorcerse o moldearse en forma de gancho o argolla para adaptarse a los requerimientos de su proyecto. Los resortes de torsión de catálogo de Lee Spring se ofrecen en una variedad de posiciones de brazos de ángulo libre de 90 grados, 120 grados, 180 grados, 210 grados, 270 grados, 300 grados y 360 grados, con brazos rectos. Los resortes de torsión doble a medida constan de una sección de espiras enrolladas a la derecha y otra a la izquierda. Estas secciones helicoidales están conectadas normalmente mediante una sección no helicoidal y operan en paralelo. Las secciones están diseñadas de forma independiente y el torque total es la suma de ambas.

¿Qué tienen de especial los resortes de torsión?

Una de las características singulares de los resortes de torsión es su capacidad para almacenar y liberar energía mediante un movimiento de torsión, a diferencia del movimiento de compresión y extensión más habitual en otros tipos de resortes. Este movimiento de torsión permite que el resorte de torsión genere un alto torque o fuerza de rotación, lo que lo hace idóneo para aplicaciones que requieren una fuerza rotativa, como bisagras de puertas, puertas de garaje y varios tipos de maquinaria.

Otro aspecto distintivo de los resortes de torsión es que sus propiedades pueden ajustarse variando sus parámetros de diseño, como el diámetro del alambre, el diámetro exterior y el número de espiras. Esto los convierte en elementos altamente personalizables y versátiles, permitiendo adaptarlos a los requisitos específicos de diversas aplicaciones. Por otra parte, los resortes de torsión son conocidos por su alta durabilidad y larga vida útil, debido a su capacidad para tolerar movimientos repetidos de torsión sin experimentar fallas por fatiga. Esto los convierte en una opción confiable y rentable para muchas aplicaciones industriales y de consumo.

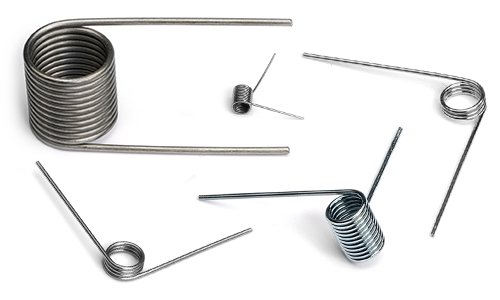

Resortes de torsión de catálogo

stock torsion spring

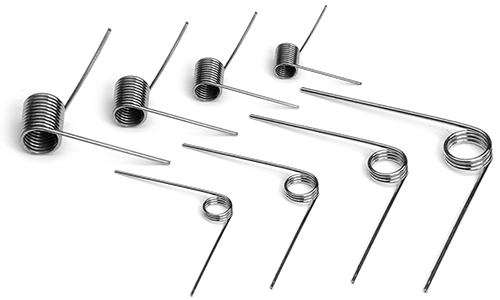

Los resortes de torsión de catálogo de Lee Spring están cuidadosamente diseñados para satisfacer las especificaciones más comunes, ya sea en medidas imperiales o métricas. Los resortes de torsión de catálogo ofrecen una amplia gama de opciones y configuraciones y están disponibles para su entrega inmediata gracias a nuestro gran inventario. Seleccione entre miles de opciones de diseño, ángulos y longitudes de brazos, además de resortes enrollados a la izquierda y a la derecha. Los resortes de torsión de catálogo se suministran en una gran variedad de materiales, como alambre de piano, acero inoxidable 302 y acero inoxidable 316. Los resortes de alambre de piano de catálogo de Lee Spring incluyen enchapado; y los resortes de torsión de acero inoxidable de catálogo incluyen pasivado, que resulta ideal para la resistencia a la corrosión.

Ángulos libres de resortes de torsión de catálogo

90 degree torsion spring

Resorte de torsión de 90°

120 degree torsion spring

Resorte de torsión de 120°

180 degree torsion spring

Resorte de torsión de 180°

210 degree torsion spring

Resorte de torsión de 210°

270 degree torsion spring

Resorte de torsión de 270°

300 degree torsion spring

Resorte de torsión de 300°

360 degree torsion spring

Resorte de torsión de 360°

Lee Spring ofrece envío terrestre estándar gratuito para compras de resortes de torsión de catálogo, enchapado gratuito, asesoramiento por ingenieros expertos, servicio de atención al cliente en directo y mucho más. Los resortes de torsión de catálogo de Lee Spring cuentan con brazos de igual longitud orientados en diferentes ángulos sin carga.
Buscar resortes de torsión de catálogo



Resortes de torsión a medida

custom torsion spring

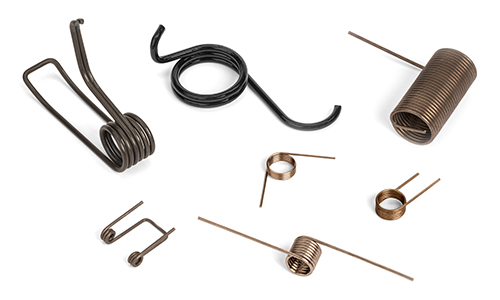

Lee Spring también fabrica resortes de torsión a medida para cumplir con las especificaciones exactas de cualquiera de sus proyectos. Gracias a nuestros ingenieros expertos, ofrecemos asistencia desde la fase del diseño hasta la fase de producción. Elija entre una amplia gama de opciones de materiales y acabados para encontrar las más adecuadas para su aplicación concreta de diseño del resorte de torsión. Además, podemos prestarle asistencia en su proyecto gracias a nuestro diseño de resortes de torsión asistido por CAD, nuestra experiencia en normativa gubernamental e industrial, tanto en el prototipo como en la gran serie de producción. Lee Spring ofrece capacidades de producción avanzadas y una amplia variedad de opciones para sus necesidades de fabricación de resortes de torsión, tales como: sistemas avanzados de control de calidad, experiencia en normativas como RoHS, REACH y DFARS, diseño de producto asistido por CAD, servicios internos de producción de prototipos y una red global de cadena de suministro. Solicite hoy mismo una cotización o comuníquese con un ingeniero de Lee Spring para obtener asistencia en el diseño o responder a cualquier pregunta que le ayude a iniciar su proyecto de resortes fabricados a medida.

Consideraciones sobre el diseño de resortes de torsión

Cuando se trabaja en un diseño de resorte de torsión se deben tener en cuenta una serie de elementos de diseño. La siguiente es una lista de consideraciones clave de diseño cuando su aplicación opere con resortes de torsión:

  • Las cargas de los resortes de torsión deben especificarse en una posición angular fija y no en una deflexión fija desde la posición sin carga.
  • Las pruebas de torque de los resortes de torsión no son fáciles de realizar. Se pueden realizar mediciones de torque para resortes de torsión, pero pueden ser inconsistentes.
  • Es necesario tener en cuenta la reducción del diámetro interior del resorte de torsión y su posible atascamiento en su aplicación.
  • Para aplicaciones de resortes de torsión que requieren una histéresis (pérdida de carga) mínima, los resortes de torsión deben diseñarse con un espacio entre las espiras adyacentes para reducir las pérdidas por fricción.
  • Un resorte de torsión debe cargarse siempre en una dirección que haga disminuir el diámetro de su cuerpo. Las tensiones residuales de deformación son favorables en esta dirección, pero desfavorables cuando el resorte se somete a una carga en una dirección que aumente el diámetro del cuerpo.
  • Debe mantenerse en todo momento una holgura entre el mandril y el resorte de torsión para evitar que se atasque. El tamaño ideal del mandril es igual o ligeramente inferior al 90% del diámetro interior, cuando el resorte está totalmente deflectado (diámetro mínimo). Deben evitarse los mandriles significativamente inferiores al 90% para evitar el pandeo durante grandes deflexiones.
  • La mayoría de los resortes de torsión están enrollados de forma ajustada; por lo tanto, la longitud del cuerpo del resorte de torsión aumentará cuando un resorte se deflecte en la dirección que reducirá el diámetro de las espiras. En los diseños de carcasas con poco espacio, debe tenerse en cuenta este incremento.
  • La dirección de enrollamiento de un resorte de torsión debe especificarse siempre.

Para determinar la dirección de enrollamiento de un resorte de torsión simplemente sosténgalo en la mano con los dedos colocados alrededor de la parte exterior del cuerpo y el pulgar apuntando hacia arriba. Si la última espira termina en la misma dirección que apuntan sus dedos, ese es el sentido (la dirección de enrollamiento) del resorte. El enrollamiento del resorte de torsión puede ser hacia la derecha, hacia la izquierda o de torsión doble. Un buen diseño dicta que los resortes de torsión deben utilizarse en la dirección en que se enrolla la espiral.


Configuraciones comunes de brazos de resortes de torsión

Los resortes de torsión pueden diseñarse y fabricarse en una amplia gama de configuraciones de terminaciones y brazos. Se pueden solicitar configuraciones especiales de brazos para un resorte de torsión. Al diseñar terminaciones de resortes de torsión, es importante tener en cuenta que las curvas, sometidas a carga para disminuir su radio de curvatura, tienen tensiones residuales favorables. Pueden operar a niveles de tensión aplicada más elevados que las curvas que aumentan el radio mediante carga. Con frecuencia, el rendimiento de los resortes de torsión se ve limitado porque los extremos fuertemente doblados soportan mayores esfuerzos que el cuerpo.

Configuraciones de brazos de resortes de torsión axiales

axial torsion spring leg 1

0 grados

axial torsion spring leg 2

90 grados

axial torsion spring leg 3

180 grados

axial torsion spring leg 4

315 grados



Configuraciones de brazos de resortes de torsión tangenciales

tangential torsion spring 1

0 grados

tangential torsion spring leg 2

90 grados

tangential torsion spring leg 3

180 grados

tangential torsion spring leg 4

315 grados



Configuraciones de brazos de resortes de torsión radiales

radial torsion spring 1

0 grados

radial rorsion spring 2

90 grados

radial torsion spring 3

180 grados

radial torsion spring 4

315 grados



Centro radial sobre resorte de torsión tangencial

radial center over tangential 1

0 grados

radial center over tangential 2

90 grados

radial center over tangential 3

180 grados

radial center over tangential 4

315 grados



Resortes de torsión doble

double torsion spring

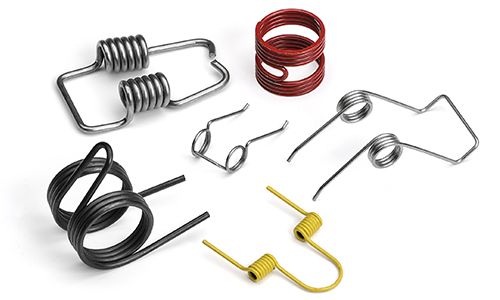

Entre los tipos especiales de resortes de torsión se incluyen los resortes de torsión doble y los que tienen un espacio entre las espiras para minimizar la fricción. Los resortes de torsión doble constan de una sección de espiras enrolladas a la derecha y otra a la izquierda. Estas secciones helicoidales están conectadas normalmente mediante una sección no helicoidal y operan en paralelo. Las secciones están diseñadas de forma independiente siendo el torque total la suma de ambas.


Terminología de resortes de torsión

Espiras activas: el número de espiras del resorte que se comprimen o extienden cuando está sometido a carga.

Deflexión angular: el ángulo de rotación medido desde la posición libre hasta las posiciones instalada, intermedia o final.

Ángulo libre: el ángulo entre los brazos de un resorte de torsión cuando el resorte no está sometido a carga.

Diámetro interior:  el diámetro interior del resorte, que corresponde al diámetro del círculo que forma el alambre cuando el resorte no está sometido a ninguna carga.

Longitud del brazo:  la longitud de las secciones rectas en los extremos del resorte, utilizadas para enganchar el resorte a otros componentes.

Mandril: varilla o eje sobre el que actúa un resorte de torsión.

Tipo de material:  el tipo de material utilizado para fabricar el resorte, que puede afectar su resistencia, durabilidad, entre otras propiedades.

Máxima deflexión: grado máximo de torsión del resorte antes de alcanzar su límite elástico y comenzar a deformarse permanentemente.

Diámetro exterior:  el diámetro exterior del resorte, que corresponde al diámetro del círculo que forma el alambre cuando se enrolla en espiral.

Radio: el radio de curvatura en el que se aplica una carga a un brazo. Por lo general, se supone que el radio es igual a ½ de la longitud del brazo.

Constante elástica: la cantidad de torque que ejerce el resorte para un ángulo de torsión determinado, que suele medirse en unidades de torque por unidad de ángulo (como Nm/grados o lb-pulg/rad).

Torque: acción de torsión en los resortes de torsión que produce una rotación igual a la carga multiplicada por la distancia desde la posición de la carga hasta el eje del cuerpo del resorte.

Total de espiras: el número total de espiras del resorte cuando no está sometido a carga.

Diámetro del alambre: el diámetro del alambre utilizado para fabricar el resorte, que suele especificarse en pulgadas o milímetros.
