Tolerancias de resortes y notas de ingeniería

Conversiones de sistema imperial/métrico

Fuerza

Convertir Newtons a Kilogramos Libras
Multiplicar por 0.102 0.22487
Convertir kilogramos a Newtons Libras
Multiplicar por 9.807 2.2046
Convertir libras a Newtons Kilogramos
Multiplicar por 4.448 0.4536

Tasa

Convertir kg/mm a lb/in N/mm
Multiplicar por 55.998 9.807
Convertir lb/in a kg/mm N/mm
Multiplicar por 0.017858 0.175133
Convertir N/mm a kg/mm lb/in
Multiplicar por 0.101968 5.7099

Longitud

Convertir pulgadas a metros pies milímetros
Multiplicar por 0.0254 0.08333 25.4
Convertir milímetros a metros pies pulgadas
Multiplicar por 0.001 0.003281 0.0393701

Tolerancias y notas de ingeniería para resortes de compresión y resortes de extensión de catálogo

Notas generales

Dirección del viento

Izquierda o derecha a discreción de Lee Spring

Extremos de resortes de compresión

  • Plano y rectificado (cuadratura dentro de 3°: resortes estándar (LC, LCM), resortes Heavy Duty (LHC), resortes de alta presión (LHP), DIN-PLUS Parte 1
  • Plano y no rectificado: resortes de compresión Bantam Mini (CB, CBM), resortes instrumentales (CI, CIM), resortes Lite Pressure (LP), DIN-PLUS Parte 2

Extremos de resortes de extensión

  • Diámetro completo en posición aleatoria, excepto los productos LEM diseñados para cumplir con las normas DIN 2097
  • Las aberturas en bucle tienen aproximadamente un diámetro de alambre.

Tolerancias del diámetro exterior (OD) de compresión de catálogo*

Sistema imperial/pulgada

.025" a .039” ± .002”
.040” a .118” ± .003”
.120" a .250” +.003” / –.005”
.251” a .299” ± .005”
.300” a .500” ± .008”
.501” a .850” ± .015”
.851” a 1.125” ± .020”
1.126” a 1.218” ± .025”
1.250” a 1.460” ± .030”
1.480” a 1.687” ± .040”
1.937" a 2.000" ± .055"

Sistema métrico

0.64mm a 0.99mm ± .05mm
1.02mm a 3.00mm ± .08mm
3.05mm a 6.10mm +.08mm / –.13mm
6.38mm a 7.59mm ± .13mm
7.62mm a 12.70mm ± .20mm
12.73mm a 21.59mm ± .38mm
21.62mm a 28.58mm ± .51mm
28.60mm a 30.94mm ± .64mm
31.75mm a 37.08mm ± .76mm
37.59mm a 42.85mm ± 1.02mm
49.20mm a 50.80mm ± 1.40mm

Tasa de resorte: ± 10 %; Tolerancia de altura sólida: +5 %, sin límite inferior
*Excepto cuando se indique que cumple la norma DIN 2098
Este cuadro de O.D. no se aplica a las series Lite Pressure, HEFTY Die, REDUX o MIL-SPEC

Tolerancias de diámetro exterior (OD) de Lite Pressure (serie LP) de catálogo

Sistema imperial/pulgada

.201" a .300" ± .008"
.301" a .500" ± .010"
.501" a .850" ± .020"
.851" a 1.125" ± .025"
1.126" a 1.460" ± .030"
1.461" a 1.687" ± .040"
1.688" a 1.937" ± .055"
1.938" a 2.375" ± .070"
2.376" a 2.875" ± .090"

Sistema métrico

5.11mm a 7.62mm ± .20mm
7.65mm a 12.70mm ± .25mm
12.73mm a 21.59mm ± .51mm
21.62mm a 28.58mm ± .64mm
28.60mm a 37.08mm ± .76mm
37.11mm a 42.85mm ± 1.02mm
42.88mm a 49.20mm ± 1.40mm
49.23mm a 60.33mm ± 1.78mm
60.35mm a 73.03mm ± 2.29mm

Tasa de resorte: ± 10 %

Tolerancias de diámetro exterior (OD) de compresión MS24585 de catálogo

Sistema imperial/pulgada

.120" a .240" ± .005"
.300" a .500" ± .008"
.550" a .850" ± .015"

Sistema métrico

3.05mm a 6.10mm ± .13mm
7.62mm a 12.70mm ± .20mm
13.97mm a 21.59mm ± .38mm

Tasa de resorte: ± 10 %
Tolerancia de altura sólida: máx., sin límite inferior

Tolerancias de diámetro exterior (OD) de extensión de catálogo*

Sistema imperial/pulgada

.063" a .098" ± .004"
.109" a .299" ± .005"
.300" a .500" ± .010"
.501" a .850" ± .015"
.851" a 1.125" ± .020"
1.126" a 1.250" ± .030"
1.251" a 1.500" ± .040"
1.501" a 1.750" ± .050"
1.751" a 2.000" ± .055"

Sistema métrico

1.60mm a 2.50mm ± .10mm
2.77mm a 7.59mm ± .13mm
7.62mm a 12.70mm ± .25mm
12.73mm a 21.59mm ± .38mm
21.62mm a 28.58mm ± .51mm
28.60mm a 31.75mm ± .76mm
31.78mm a 38.10mm ± 1.02mm
38.13mm a 44.45mm ± 1.27mm
44.48mm a 50.80mm ± 1.40mm

Tasa de resorte: ± 10 %
*Excepto cuando se indique que cumple con la norma DIN 2097 o MIL-SPEC

Tolerancias de diámetro exterior (OD) de extensión MS24586 de catálogo

Sistema imperial/pulgada

.120" a .240" ± .005"
.300" a .500" ± .008"
.650" a 1.000" ± .015"

Sistema métrico

3.05mm a 6.10mm ± .13mm
7.62mm a 12.70mm ± .20mm
16.51mm a 25.40mm ± .38mm

Tasa de resorte: ± 10 %
Posición de los ganchos extremos: alineados dentro de los 22°
La posición relativa de las aberturas de los ganchos extremos es opcional de fábrica



Tolerancias y notas de ingeniería de torsión

Notas generales

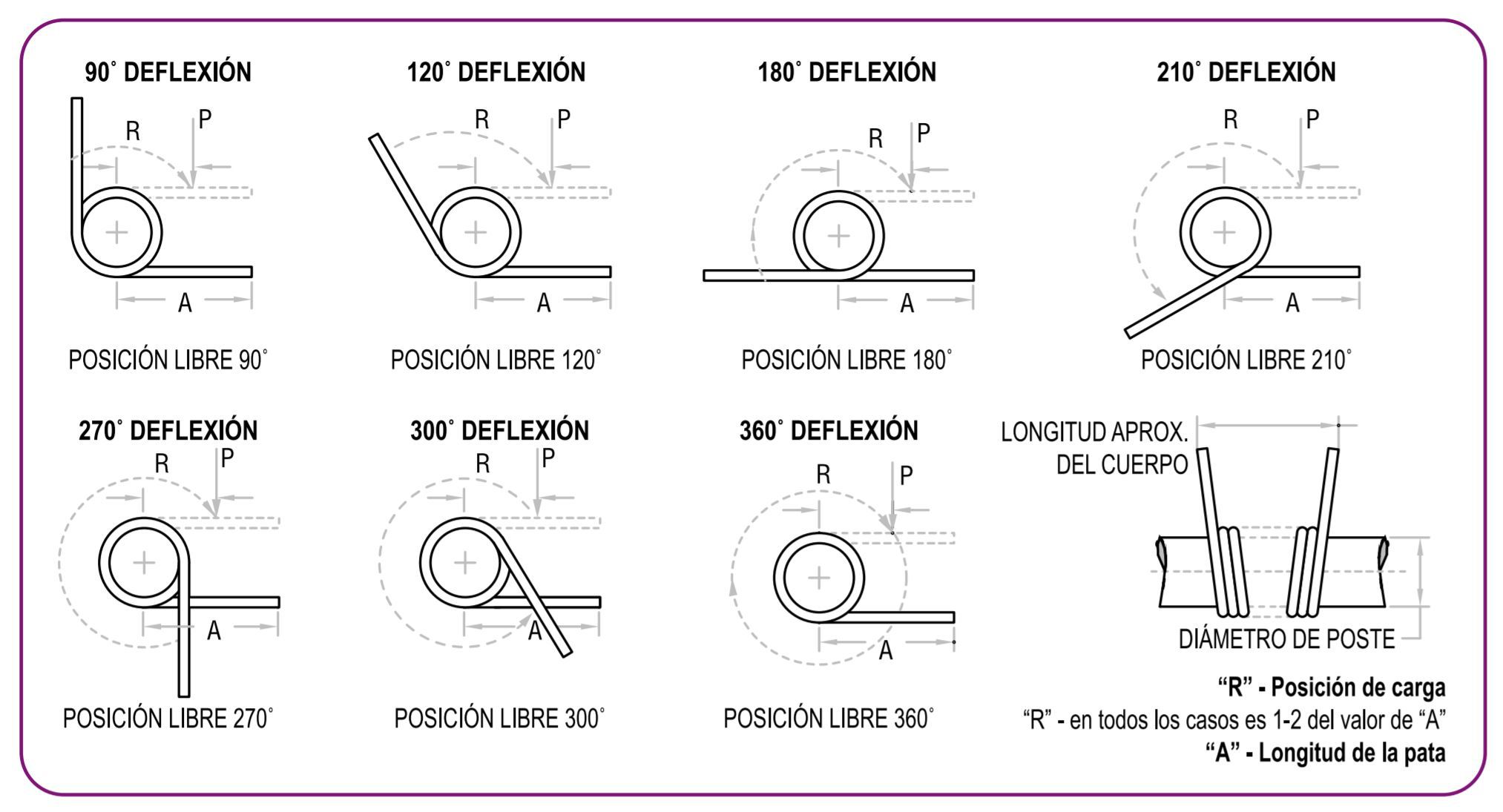

  1. Las longitudes de las piernas se muestran como "A" en los esquemas a continuación.

  2. Nota: "R" (radio en pulgadas) donde se aplica la fuerza es siempre 1/2 de "A" (longitud de la pierna). Las líneas punteadas de las piernas muestran la posición de carga donde se alcanzarán los valores de "T" (par) en "R" (radio).

  3. Para traducir los valores de par a carga directa: utilice la fórmula -> P = T/R P = Carga aplicada en el radio (R) T = Par Ejemplo: Parte LTL 012A 01, ¿cuál es la carga donde R= 0,187? Usando P = T/R = 0,050/0,187 = 0,267 libras.

  4. Para calcular valores de par distintos de los indicados (posición de los extremos), podrá utilizarse una proporción directa. Ejemplo: Parte LTL 012 A 01. El par de torsión indicado en el catálogo es de 0,050 in-lb. para la desviación de 90°; por lo tanto, el par de torsión para 45° sería 0,025 in-lb.

  5. Inspección de carga: las cargas deben comprobarse siempre en el radio (valor "R")

    inspection
  6. Tamaño del mandril: generalmente, los resortes de torsión se utilizan sobre un mandril (eje o árbol). La columna "Tamaño de mandril recomendado en pulgadas", permite aproximadamente un 10 % de holgura para las diversas deflexiones mostradas en los ejemplos a continuación. Si se requieren mayores deflexiones, recomendamos una reducción adecuada del tamaño del mandril.

  7. Dirección del viento: un buen diseño dicta que los resortes de torsión deben usarse en la dirección en que se enrolla la bobina. Al realizar el pedido, asegúrese de elegir entre LTL (roscado a la izquierda) o LTR (roscado a la derecha) para la aplicación requerida.

    direction

Tolerancias de diámetro exterior (OD) de torsión

Sistema imperial/pulgada

0.093” a .125” ± .004”
.126” a .200” ± .005”
.201” a .300” ± .007”
.301” a .410” ± .010”
.411” a .500” ± .013”
.501” a .700” ± .015”
.701” a .875” ± .020”
.876” a 1.125” ± .025”
1.126” a 1.218” ± .030”
1.219” a 1.250” ± .035”
1.251" a 1.360" ± .040"
1.361" a 1.520" ± .045"
1.521" a 1.750" ± .050"
1.751" a 2.000" ± .055"
Más de 2000'' ± .060"

Sistema métrico

2.36mm a 3.17mm ± .10mm
3.18mm a 5.08mm ± .13mm
5.09mm a 7.62mm ± .18mm
7.63mm a 10.41mm ± .26mm
10.42mm a 12.70mm ± .33mm
12.71mm a 17.78mm ± .38mm
17.79mm a 22.23mm ± .51mm
22.24mm a 28.58mm ± .64mm
28.59mm a 30.94mm ± .76mm
30.95mm a 31.75mm ± .89mm
31.76mm a 34.54mm ± 1.02mm
34.55mm a 38.60mm ± 1.14mm
38.61mm a 44.45mm ± 1.27mm
44.46mm a 50.80mm ± 1.40mm
Más de 50,80 mm ± 1.52mm

Notas de Ingeniería Resortes Ondulados REDUX en Inventario

Par: ± 10 %
Tolerancias en posición libre:
De 3 a 10 bobinas totales (incl.) ± 10°
De 11 a 20 bobinas totales (incl.) ± 15°

Tolerancias y notas de ingeniería para resortes REDUX Wave

Notas generales

  1. Los resortes REDUX Wave de catálogo están compuestos de material de acero inoxidable 17-7PH

  2. La temperatura máxima operativa es de 650 grados Fahrenheit.

  3. La carga nominal es la fuerza aproximada a la altura de trabajo. Tenga en cuenta que los resortes pueden adquirir un juego si se comprimen por debajo de la altura de trabajo.

  4. El número de vueltas comprende una bobina continua, sin soldaduras ni adhesivo entre las ondas.

  5. Las vueltas de los extremos son regulares y onduladas. Los extremos planos y de cuña se ofrecen en pedidos especiales.

Tolerancias de resortes ondulados REDUX Wave de catálogo

Tasa: ± 25 %

El diámetro exterior y el diámetro interior se proporcionan solo como referencia. Los resortes ondulados REDUX Wave se fabrican para operar con el diámetro del orificio de acoplamiento y el diámetro de la varilla especificados.
